Классификация магнитных сепараторов
1. По типу среды, в которой осуществляется разделение, сепараторы делятся на аппараты для:
сухого обогащения ---- ссылка Магнитные сепараторы сухого обогащения ПБС и др.
мокрого обогащения
2. По направлению движения исходного продукта и продуктов разделения сепараторы с нижней подачей материала делятся на:
прямоточные;
противоточные;
полупротивоточные.
3. По напряженности и силе магнитного поля сепараторы делятся на три группы:
сепараторы со слабым магнитным полем;
сепараторы с сильным магнитным полем;
сепараторы с регулируемым магнитным полем.
Эта классификация является основной и одновременно является классификацией по виду перерабатываемых продуктов.

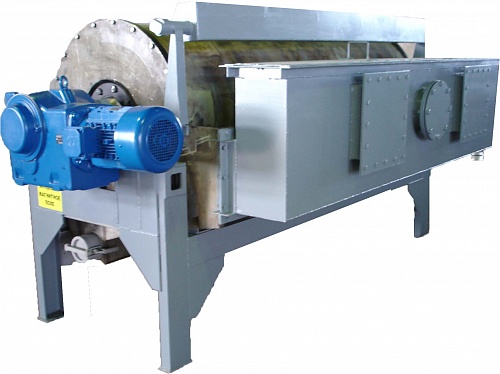

Магнитная система барабанных сепараторов мокрого и сухого обогащения выполнена либо на постоянных ферритовых магнитах, либо на неодимовых магнитах с напряженностью магнитного поля на поверхности барабана до 0,9 Тл.
|
Наименование параметра и размера |
90/250 |
П 90/250 |
ПП 90/250 |
120/300 |
ПП 120/300 |
ПП 120/300 |
150/200 |
П 150/200 |
ПП 150/200 |
|
Производительность по твердому исходному продукту, т/час |
100 |
130 |
160 |
150 |
200 |
250 |
128 |
170 |
210 |
|
Крупность исходного продукта, не более, мм |
6 |
3 |
1 |
6 |
3 |
1 |
6 |
3 |
1 |
|
Диаметр рабочей части барабана, мм |
900 |
1200 |
1500 |
||||||
|
Длина барабана (включая реборды), мм |
2500 |
3000 |
2000 |
||||||
|
Напряженность магнитного поля на поверхности барабана, не менее Тл |
0,016÷0,5 |
||||||||
|
Число магнитных блоков (сектор МСº) |
8 (120) |
10 (120) |
12 (120) |
||||||
|
Частота вращения барабана, мин |
26 |
21 |
17 |
||||||
|
Номинальная мощность электродвигателя, кВт |
4 |
7,5 |
|||||||
|
Габаритные размеры сепаратора, не более, мм |
|||||||||
|
• длина (вдоль оси барабана) |
3400 |
4015 |
~3000 |
||||||
|
• ширина |
1600 |
1670 |
1470 |
1900 |
2075 |
~2100 |
~2700 |
||
|
• высота |
1820 |
1680 |
1975 |
~1975 |
~2600 |
||||
|
Масса сепаратора, кг |
4120 |
4200 |
6100 |
6300 |
~6300 |
~6000 |
|||
